當前位置：首頁 >> 產品集錦 >> 止回閥系列

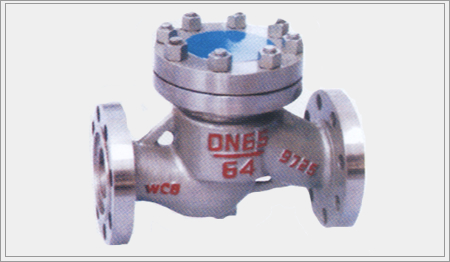

升降式碳鋼法蘭止
發布時間：2016年03月16日 作者：admin 點擊次數：次

設計與制造標準

設計與制造 GB/T12235
法蘭尺寸 JB/T79GB/T9113
結構長度 GB/T12221
檢驗與試驗 GB/T13927JB/T9092


性能規范

試驗壓力 (MPa) 公稱壓力 PN(MPa)
2.5 4 6.4 10
殼體強度試驗 3.8 6 9.6 15
密封試驗 (液) 2.8 4.4 7 11
密封試驗 (氣) 0.5～0.7
適用介質 C P R I
水、油品、蒸汽 硝酸類 醋酸類 空氣、水
適用溫度 (℃) ≤425 ≤200 ≤200 ≤550


主要零件材料

產品類型 零件名稱
閥體、閥蓋 閥瓣、閥座 墊片 緊固件
H41Y(C型) WCB或25 H：25+鉻不銹鋼 不銹鋼帶-柔性石墨 優質碳鋼
Y：25+硬質合金 鋼帶石棉繞式墊片
H41Y(I型) 鉻鉬鋼 鉻鉬鋼 +硬質合金 纏繞墊片 合金鋼
H41Y(P型) 鉻鎳鈦不銹鋼 　 不銹鋼
H41W(R型) 　


主要外形尺寸和連接尺寸

公稱壓力 PN(MPa) 公稱通徑 L H D D1 D2 D6 b f f1 z-Φd
DN(mm)
2.5 15 130 100 95 65 45 　 16 2 　 4-Φ14
20 150 105 105 75 55 　 16 2 　 4-Φ14
25 160 120 115 85 65 　 16 2 　 4-Φ14
32 180 130 135 100 78 　 18 2 　 4-Φ18
40 200 135 145 110 85 　 18 3 　 4-Φ18
50 230 149 160 125 100 　 20 3 　 4-Φ18
80 310 169 195 160 135 　 22 3 　 8-Φ18
100 350 194 230 190 160 　 24 3 　 8-Φ23
150 480 255 300 250 218 　 30 3 　 8-Φ25
200 600 305 360 310 278 　 34 3 　 12-Φ25
4 15 130 100 95 65 45 40 16 2 4 4-Φ14
20 150 105 105 75 55 51 16 2 4 4-Φ14
25 160 120 115 85 65 58 16 2 4 4-Φ14
32 180 130 135 100 78 66 18 2 4 4-Φ18
40 200 135 145 11O 85 76 18 2 4 4-Φ18


主要外形尺寸和連接尺寸

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸 (mm)
L H D D1 D2 D6 b f f2 z-Φd
4 50 230 149 160 125 100 88 20 3 4 4-Φ18
80 310 169 195 160 135 121 22 3 4 8-Φ18
100 350 194 230 190 160 150 24 3 4.5 8-Φ23
150 480 255 300 250 218 204 30 3 4.5 8-Φ25
200 600 305 375 320 282 260 38 3 4.5 12-Φ30
6.4 15 210 100 105 75 55 40 18 2 4 4-Φ14
20 230 110 125 90 68 51 20 2 4 4-Φ18
25 230 125 135 100 78 58 22 2 4 4-Φ18
32 260 140 150 110 82 66 24 2 4 4-Φ23
40 260 168 165 125 95 76 24 3 4 4-Φ23
50 300 170 175 135 105 88 26 3 4 4-Φ23
80 380 205 210 170 140 121 30 3 4 8-Φ23
100 430 230 250 200 168 150 32 3 4.5 8-Φ25
150 550 265 340 280 240 204 38 3 4.5 8-Φ34
200 650 310 405 345 300 260 44 3 4.5 12-Φ34
10 15 210 100 105 75 55 40 20 2 4 4-Φ14
20 230 110 125 90 68 51 22 2 4 4-Φ18
25 230 125 135 100 78 58 24 2 4 4-Φ18
32 260 140 150 110 82 66 24 2 4 4-Φ23
40 260 168 165 125 95 76 26 3 4 4-Φ23
50 300 170 195 145 112 88 28 3 4 4-Φ25
80 380 205 230 180 148 121 34 3 4 8-Φ25
100 430 230 265 210 172 150 38 3 4.5 8-Φ30
150 550 265 3540 290 250 204 46 3 4.5 12-Φ34
200 650 310 430 360 312 260 54 3 4.5 12-Φ41
